當前位置：首頁 > 產品中心 > 貼片機 > 松下貼片機

貼片機

松下NPM WX,WXS貼片機

松下NPM WX,WXS貼片機特點 1、自主功能實現穩定運轉 - 自主型生產線控制 2、省人化?運轉率提升 - 集中控制 3、抑制人工作業的參差不齊 - 導航、自動化小產品

135-1032-6713 立即咨詢

產品介紹

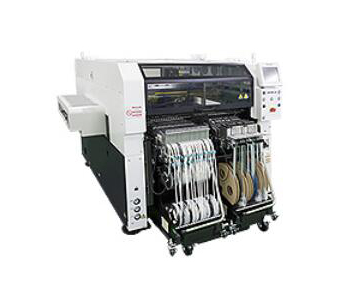

松下NPM WX,WXS貼片機




NPM-WX,WXS參數

設備名稱型號 NPM-WX NPM-WXS



基板尺寸（mm） 單軌 整體實裝：L 50 × W 50 ～ L 750 × W 610
2個位置實裝：L 50 × W 50 ～ L 350 × W 610
雙軌 雙軌傳送（整體）：L 50 × W 50 ～ L 750 × W 300
雙軌傳送（2個位置）： L 50 × W 50 ～ L 350 × W 300
單軌傳送（整體）：L 50 × W 50 ～ L 750 × W 590
單軌傳送（2個位置）： L 50 × W 50 ～ L 350 × W 590
電源 三相 AC 200, 220, 380, 400, 420, 480 V 3.0 kVA 三相 AC 200, 220, 380, 400, 420, 480 V 2.1 kVA
空壓源 *1 Min. 0.5 MPa、200 L /min（A.N.R.）
設備尺寸（mm） W 1 410 *2 × D 2 570 *3 × H 1 444 *4
重量 2 740 kg（只限主體:因選購件的構成而異。） 2 660 kg（只限主體:因選購件的構成而異。）
貼裝頭 前后2貼裝頭 1貼裝頭（后側照相機是選購件）
元件供給 編帶 編帶寬：4 ～56 / 72 / 88 / 104 mm
前后17站交換臺車規格:Max. 136品種（4, 8 mm 編帶）
桿狀 前后17站交換臺車規格：Max. 32品種（單式桿狀供料器） 前后17站交換臺車規格：Max. 16品種 *5（單式桿狀供料器）
托盤 單側托盤規格：Max. 24品種，前后托盤規格：Max. 48品種

貼裝頭 輕量16吸嘴貼裝頭 V2 輕量8吸嘴貼裝頭 4吸嘴貼裝頭 3吸嘴貼裝頭 V2
（每貼裝頭） （每貼裝頭） （每貼裝頭） （每貼裝頭）
最快速度 43 000 cph 23 000 cph 8 400 cph 9 400 cph
（0.084 s/ 芯片） （0.155 s/ 芯片） （0.429 s/ 芯片） （0.383 s/ 芯片）


7 800 cph 7 300 cph


（0.462 s/ QFP 供料器） （0.493 s/ QFP 供料器）


7 100 cph 6 350 cph


（0.507 s/ QFP 托盤） *8 （0.567 s/ QFP 托盤） *9
貼裝精度（Cpk≧1） ± 25 μm/芯片 ± 25 μm/芯片 ± 20 μm/ QFP ± 20 μm/ QFP
± 40 μm/QFP　□12 mm 以下
± 25 μm/QFP　□12 mm ? □32 mm
元件尺寸（mm） 0201 芯片 *6*7 / 03015 芯片 *6 0402 芯片 *6 ～ L 45 × W 45 × T 12 or L 100 × W 40 × T 12 0603 芯片 ～ L 120 × W 90 × T 40 or L 150 × W 25 × T 40 0603 芯片 ～ L 120 × W 90 × T 40 or L 150 × W 25 × T 40
0402 芯片 *6 ～ L 6 × W 6 × T 3


松下NPM WX,WXS貼片機特點



1、自主功能實現穩定運轉 - 自主型生產線控制

2、省人化?運轉率提升 - 集中控制

3、抑制人工作業的參差不齊 - 導航、自動化小產品
